Детальное описание товара

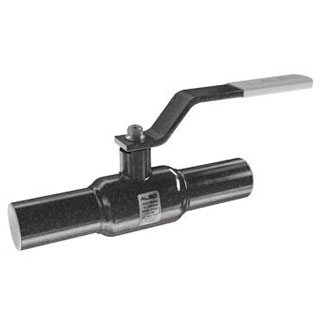

Стальные шаровые краны ALSO под приварку

Применение:

Шаровые краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения. Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

Установка на трубопровод:

Шаровые краны ALSO могут устанавливаться на трубопровод в произвольном положении.

Номенклатура стандартнопроходных:

DN PN
КОД
d d* s D H h I L Вес, кг
15 40 КШ.П.015.40-01
15 30 6,5 42 60 23 210 200 0,9
20 40 КШ.П.020.40-01
15 30 5 42 60 23 210 200 0,9
25 40 КШ.П.025.40-01
25 32 3 48 65 27 210 230 1,1
32 40 КШ.П.032.40-01
25 38 3,5 57 75 32 210 230 1,2
40 40 КШ.П.040.40-01
32 48 3,5 76 95 44 230 250 2,0
50 40 КШ.П.050.40-01 40 57 3,5 76 100 43 230 270 2,2
65 40 КШ.П.065.40-01 50 76 3,5 89 110 44 230 280 2,6
80 25 КШ.П.080.25-01 65 89 3,5 108 135 67 330 280 4,8
100 25 КШ.П.100.25-01 75 108 4 133 145 67 330 300 6,3
125 25 КШ.П.125.25-01 100 133 5 180 190 94 525 330 14,5
150 25 КШ.П.150.25-01 125 159 6 219 210 98 525 360 21,7
200 25 КШ.П.200.25-01 150 219 6 273 225 84 660 430 34,5
250 25 КШ.П.250.25-01 180 273 6 325 250 82 660 510 62,7
300 25 КШ.П.300.25-01 250 325 6 426 106 730 84,0

Номенклатура полнопроходных:

DN PN
КОД
d d* s D H h I L Вес, кг
40 40 КШ.П.П.040.40-01 40 57 3,5 76 100 44 230 270 2,2
50 40 КШ.П.П.050.40-01 50 76 3,5 89 110 44 230 280 2,6
65 40 КШ.П.П.065.40-01 65 89 3,5 114 135 67 330 280 4,8
80 40 КШ.П.П.080.40-01 75 89 4 106 145 67 330 300 5,3
100 40 КШ.П.П.100.40-01 100 108 5 133 190 94 525 300 14,9
125 40 КШ.П.П.125.40-01 125 133 5 159 210 96 525 360 21,2
150 40 КШ.П.П.150.40-01 150 159 6 219 225 84 625 390 31,4



Спецификация материалов

Dn 15-300
Pn 25-40
Корпус Ст.20
Шар

Dn15-32: 20Х13 (AISI 420)
Dn40-65: 08Х18Н10Т (AISI 304)
Dn80-300: 08Х13 (AISI 409)

Шток 20Х13 (AISI 420)
Уплотнение

фторсилоксан

Ф4К20( PTFE+20%C)

Ручка Ст.20

Зависимость "давление-температура" для седел из фторопласта-4
