Детальное описание товара
Применение:
- Мониторинг плотности элегаза SF6 в закрытых резервуарах
- Для применения в помещении или на открытом воздухе в коммутационной аппаратуре с элегазовой SF6-изоляцией
Особенности
Модифицированный манометр с трубкой Бурдона с датчиком плотности элегаза, присоединенным снаружи корпуса
- Индикатор плотности с сигналыми контактами
- Удаленное считывание показаний плотности (выходной сигнал 4 … 20 мА, 2-проводная линия), диапазон измерений 0 ... 10 г/литр до 0 ... 80 г/литр
- Высокие характеристики по электромагнитной совместимости, CE маркировка
- Герметичный корпус, отсутствие влияния колебаний атмосферного давления и географической высоты объекта
Описание:

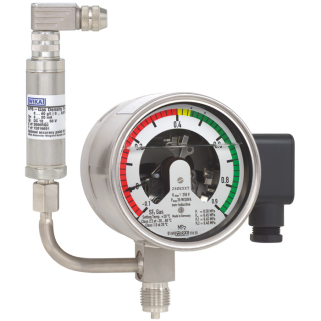

Модель 233.52.100 TA представляет собой датчик плотности, присоединенный к пневматическому штуцеру сбоку монитора плотности газа. Датчик работает как стандартный датчик плотности модели GD-10, однако данное комбинированное устройство позволяет обоим приборам получать значения плотности через одно присоединение к резервуару. Датчик WIKA модели GD-10 L (с разъемом типа L) показан на рисунке ниже, также может использоваться модель GD-10 C (с присоединенным кабелем) или модель GD-10 F (в прочном полевом корпусе).
Датчик плотности имеет электронную температурную компенсацию в соответствии с нелинейной характеристикой элегаза SF6 и использует вириальное уравнение состояния. Это позволяет получить наибольшую точность и наилучшую температурную компенсацию, поскольку элегаз SF6 является газом, поведение которого описывается уравнениями состояния реального газа. Только датчик плотности способен это учесть.
Датчик плотности измеряет давление и температуру элегаза SF6, находящегося в резервуаре.
Электронная система оценки (микропроцессор), основываясь на этих двух переменных, определяет текущее значение плотности газа. Изменения давления, вызванные колебаниями температуры, динамически компенсируются и не влияют на выходной сигнал.
Датчик плотности газа выдает пропорциональный стандартизованный сигнал 4 ... 20 мА (2-проводная схема) и выполняет измерения в диапазоне от 0 ... 10 г/л до 0 ... 80 г/л.
Благодаря хорошей долговременной стабильности датчика плотности газа повторная калибровка нуля не требуется. Герметичный измерительный элемент гарантирует отсутствие утечек в течение длительного времени. Сварная конструкция предотвращает утечки и обеспечивает независимость от колебаний атмосферного давления и перепада высот над уровнем моря.
Датчик по электромагнитным свойствам прошел испытания на соответствие стандартам с IEC 61000-4-2 по IEC 61000-4-6 и гарантирует безопасное получение сигнала, что особенно важно для условий, имеющихся в высоковольтных переключателях.
