Детальное описание товара

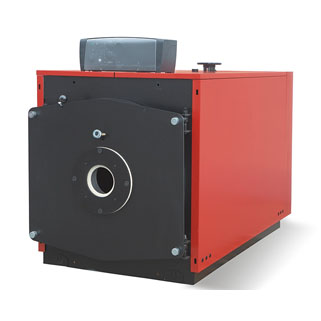

Данная серия – это надежные трехходовые реверсивные водогрейные котлы с высоким КПД свыше 92%. Реверсивное развитие факела в топке предусматривает использование газовых и жидкотопливных горелок, работающих под наддувом. Теплоизоляция котла выполнена из жаростойкого материала с внешней обшивкой. В комплект поставки входит панель управления с термостатами..

Трехходовые водогрейные котлы серии CRONOS с реверсивным факелом, «мокрой задней стенкой» и горизонтальным расположением жаровых труб пригодны для использования как на жидком, так и на газообразном топливе:

  • Тело котла сконструировано из стали, резка которой произведена плазменным автоматом, и затем сварено автоматической электросваркой.
  • Завальцованная передняя трубная пластина и задняя стенка топки в форме блюдца не имеют Т-образных сварных стыков.
  • Наличие спиралевидных турбулизаторов из высокотемпературной стали в жаровых трубах.
  • Большой объём воды.
  • В конструкции предусмотрены меры против накипи и конденсата.
  • Передняя дверь изолирована огнеупорным цементом.
  • Тело котла заключено в алюминиевый цилиндрический кожух, установленный на заводе.

  • Котлы CRONOS являются высокоэффективными водогрейными котлами с реверсивным пламенем, подходящими для горелок, работающих под наддувом как на газообразном, так и на жидком топливе. Котлы разработаны для контуров с температурой теплоносителя от 60 до 110 °С и выходной мощностью от 1400 до 3 500 кВт. Котлы серии CRONOS объединяют в себе высокую надёжность и долговечность с высокой тепловой эффективностью (КПД > 91%), а также полностью соответствуют требованиям ГОСТ 30735-2001 и директивы №92/42/СЕЕ по эффективности и стандарту качества ИСO 9001. Качество и надёжность изделия гарантируются правильным подбором термической нагрузки в зависимости от объёма камеры сгорания и поверхностей переноса тепла в котле. В результате хорошо подобранных параметров, данный котёл обеспечивает высокую эффективность, при этом сделан акцент на экономию топлива, низкую температуру отработанных газов и снижение вредных выбросов (СО и NOx). Большой объём воды является наиболее важной характеристикой котлов CRONOS. Это позволяет уменьшить количество запусков горелки, что, как следствие, увеличивает сезонную эффективность и позволяет котлу функционировать как гидравлический разъединитель. Благодаря большому объёму воды, котлы CRONOS имеют низкое сопротивление по водяному контуру и лучшую внутреннюю циркуляцию даже в режиме ожидания. Котлы CRONOS оборудованы специальными устройствами для уменьшения риска конденсации отработавших газов – одной из наиболее серьёзных проблем, возникающих в течение жизненного цикла котла. Конструкция котла включает специальную систему, которая направляет внутренние потоки горячей воды для защиты задней платины и труб, где риск чрезмерного охлаждения отработанных газов наиболее высок.

    Преимущества:

    1. Тело котла сконструировано из соответствующей стали, согласно требованиям ГОСТ 30735-2001, резка которой произведена плазменным автоматом, и затем собрано с использованием автоматизированной электросварки в среде защитного газа;

    2. Передняя трубная пластина полностью завальцована по направлению к топке и сварена с последней сквозным торцевым швом (отсутствуют Т-образные сварные стыки) и обеспечивает аэродинамику для отходящих газов, которая исключает концентрацию высокой температуры и позволяет поглощать расширение при нагреве;

    3. Задняя стенка топки в форме блюдца (без Т-образных сварных швов) погружена в воду (конструкция «мокрой задней стенки»), что обеспечивает эффективное охлаждение задней стенки;

    4. Для более высокой статической сопротивляемости между задней стенкой топки и задней трубной пластиной вварена опорная труба;

    5. Штампованное углубление в задней трубной пластине позволяет поглощать расширение топки (начиная с модели CRONOS– ВВ-750);

    6. Используются бесшовные жаровые трубы со вставленными внутрь спиральными турбулизаторами, значительно повышающими фактор передачи тепла;

    7. Жаровые трубы собраны с передней трубной пластиной так, что минимально выступают над ней, что позволяет избежать концентрации температуры в этом месте;

    8. Внутренняя циркуляция улучшена за счёт направляющей, которая возвращает холодные потоки к передней пластине, понижая ее температуру и, как следствие, позволяет избежать конденсации в задней секции жаровых труб;

    9. Передняя дверь изолирована изнутри керамическим волокном, и посажена на две петли с реверсивным открыванием;

    10. Задний дымовой отсек закреплен болтами к задней трубной пластине, оборудован узлом соединения с дымовой трубой и лючком для чистки;

    11. Нагревающиеся поверхности термически изолированы высокоплотной теплоизоляцией на гибкой основе;

    12. Внешний корпус изготовлен из легко-устанавливаемых окрашенных стальных панелей.

    Технические характеристики:



    МОДЕЛЬ

    МОЩНОСТЬ
    (выходная)

    МОЩНОСТЬ
    ТОПКИ
    (входная)

    КПД ПРИ НАГРУЗКЕ

    ПРОТИВО-
    ДАВЛЕНИЕ
    ТОПКИ

    РАЗМЕРЫ

    ВЕС

        кВт ккал/ч кВт ккал/ч 100% 30% мбар (HxLxP.mm) кг
      ВВ-3060 300 258.000 325 279.500 92.31 90.62 2.0 1180x900x1690 475
      ВВ-3560 350 301.000 380 326.800 92.11 90.50 2.9 1180x900x1940 542
      ВВ-4060 400 344.000 433 372.380 92.38 90.81 4.1 1190x940x1872 584
      ВВ-500 500 430.000 542 466.120 92.25 90.71 4.2 1380x1160x1950 853
      ВВ-620 620 533.000 672 577.920 92.26 90.68 6.4 1380x1160x2240 963
      ВВ-750 750 645.000 813 699.180 92.25 90.60 5.2 1510x1290x2255 1205
      ВВ-850 850 731.000 921 792.060 92.29 90.73 7.2 1510x1290x2255 1205
      ВВ-950 950 817.000 1030 885.800 92.23 90.70 5.2 1510x1290x2500 1417
      ВВ-1000 1000 877.000 1106 951.160 92.22 90.65 4.0 1660x1440x2500 1843
      ВВ-1200 1200 1.032.000 1301 1.118.860 92.24 90.67 5.5 1660x1440x2500 1843
      ВВ-1300 1300 1.118.000 1409 1.211.740 92.26 90.61 6.5 1660x1440x2500 1843

    Данные для проективания:

    N1. Подача
    N2. Обработка
    N3. Соединение для приборов
    N4. Соединение забора/слива воды в/из установки
    N5. Соединение для предохранительного/-ых клапана/-ов
    N6. Место установки термометра регулирующего термостата,
    теростата запуска насоса
    N8. Место для установки контрольного термометра (I.S.P.E.S.L.)



      РАЗМЕРЫ Н Н1 Н2 Н4 Н6 Н10 L L2 Р Р2 РЗ P4 Р5
        мм мм мм мм мм мм мм мм мм мм мм мм мм
      ВВ-3060 (КВа-300) 1180 1005 490 1061 490 54.5 900 850 1614 1250 523 700 391
      ВВ-3560 (КВа-350) 1180 1005 490 1061 490 54.5 900 850 1864 1500 523 980 361
      ВВ-4060 (КВа-400) 1190 1015 500 1095 500 50 940 890 1872 1502 600 850 422
      ВВ-500 (КВа-500) 1380 1205 610 1285 610 60 1160 1110 1946 1502 663 850 433
      ВВ-620 (КВа-620) 1380 1205 610 1285 610 60 1160 1110 2235 1792 663 1150 422
      ВВ-7500 (КВа-750) 1510 1335 675 1417 675 60 1290 1240 2247 1753 704 1100 443
      ВВ-850 (КВа-850) 1510 1335 675 1417 675 60 1290 1240 2247 1753 704 1100 443
      ВВ-950 (КВа-950) 1510 1335 675 1417 675 60 1290 1240 2497 2003 704 1200 539
      ВВ-1000 (КВа-1000) 1660 1485 750 1568 750 60 1440 1390 2477 2003 703 1200 574
      ВВ-1200 (КВа-1200) 1660 1485 750 1568 750 60 1440 1390 2477 2003 703 1200 574
      ВВ-1300 (КВа-1300) 1660 1485 750 1568 750 60 1440 1390 2477 2003 703 1200 574

      РАЗМЕРЫ Р6 b С N1 N2 N3 N4 N5 N6 N8
        мм мм мм DN/in DN/in DN/in DN/in DN/in in in
      ВВ-3060 (КВа-300) 200-250 180 250 65 65 1" 1" - 1"1/2 1"1/2
      ВВ-3560 (КВа-350) 200-250 180 250 65 65 1" 1" - 1"1/2 1"1/2
      ВВ-4060 (КВа-400) 230-280 225 250 80 80 1" 1" 1"1/4* 1"1/2 1"1/2
      ВВ-500 (КВа-500) 270-320 225 300 80 80 1" 1"1/4 1"1/4 1"1/2 1"1/2
      ВВ-620 (КВа-620) 270-320 225 300 80 80 1" 1"1/4 1"1/4 1"1/2 1"1/2
      ВВ-7500 (КВа-750) 270-320 280 350 100 100 1" 1"1/4 1"1/2 1"1/2 1"1/2
      ВВ-850 (КВа-850) 270-320 280 350 100 100 1" 1"1/4 1"1/2 1"1/2 1"1/2
      ВВ-950 (КВа-950) 270-320 280 350 100 100 1" 1"1/4 1"1/2 1"1/2 1"1/2
      ВВ-1000 (КВа-1000) 270-320 280 400 125 125 1" 1"1/4 1"1/2 1"1/2 1"1/2
      ВВ-1200 (КВа-1200) 270-320 280 400 125 125 1" 1"1/4 1"1/2 1"1/2 1"1/2
      ВВ-1300 (КВа-1300) 270-320 280 400 125 125 1" 1"1/4 1"1/2 1"1/2 1"1/2

    * - только соединение
