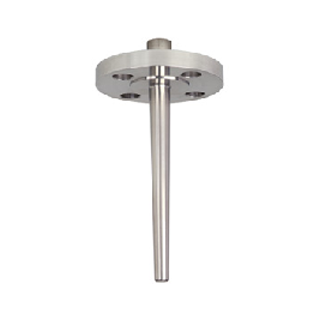

Область применения: Защитные трубки типа SI400F монтируются при помощи фланца к трубопроводу и используются в сложных процессовых условиях, связанных с воздействием потоков, температур, рабочего давления или вибраций. Эти защитные гильзы применяются с механическими и электрическими термометрами.
Стандартное исполнение.
Материал защитной гильзы:
CrNi-сталь 316L, 316Ti.
Фланец: по ASME B 16.5 c уплотнительной поверхностью формы RF или формы RTF.
Номинальные размеры: 1“, 1½“, 2 “.
Номинальное давление:
150 lbs, 300 lbs, 600 lbs, 900 до 1500 lbs.
Присоединение к термометру: внутренняя резьба ½ NPT, G ½.
Монтажная длина (U1): дюйм: 4, 7, 10, 13, 16, 22.
соотв. приблизительно в мм: 100, 180, 255, 330, 405, 560.
Общая длина L: Монтажная длина + 2 ¼“.
Максимальная температура рабочего процесса:
600 °C для защитной гильзы из CrNi-стали 316Ti.
Максимальное рабочее давление (статическое): 150 бар для защитной гильзы из CrNi-стали 316Ti.
